CK 200 SMART系列PLC是創控自動化自主開發的一款高性能、高集成、高性價比的小型PLC產品。CK 200SMART PLC機型豐富，CPU可提供20點、30點、40點、60點等多種點數可選;擁有高速處理能力，高速輸入單相支持6路200KHZ，AB相支持4路100KHz:高速脈沖輸出支持3路200KHz(品體管)支持以太網通訊，標配10M/100M自適應以太網口，支持TCP、UDP、Modbus TCP通訊、上位機通訊。
產品參數
| 型號 | EM DE16 |
| 訂貨號 | CK 288-2DE16-0AA0 |
| 常規 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 功耗 | 2.3W |
| 電流消耗（SM 總線） | 105 mA |
| 電流消耗（24 V DC） | 所用的每點輸入 4 mA |
| 數字輸入 | |
| 輸入電數 | 16 |
| 類型 | 漏型/源型 |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯 1 信號（最小） | 2.5 mA 時 15 V DC |
| 邏輯 0 信號（最大） | 1 mA 時 5 V DC |
| 隔離（現場側與邏輯側） | 500 V DC，持續 1 min |
| 隔離組 | 隔離組 |
| 同時接通的輸入數 | 16 |
| 電纜長度 | 500m（屏蔽），300m（非屏蔽） |

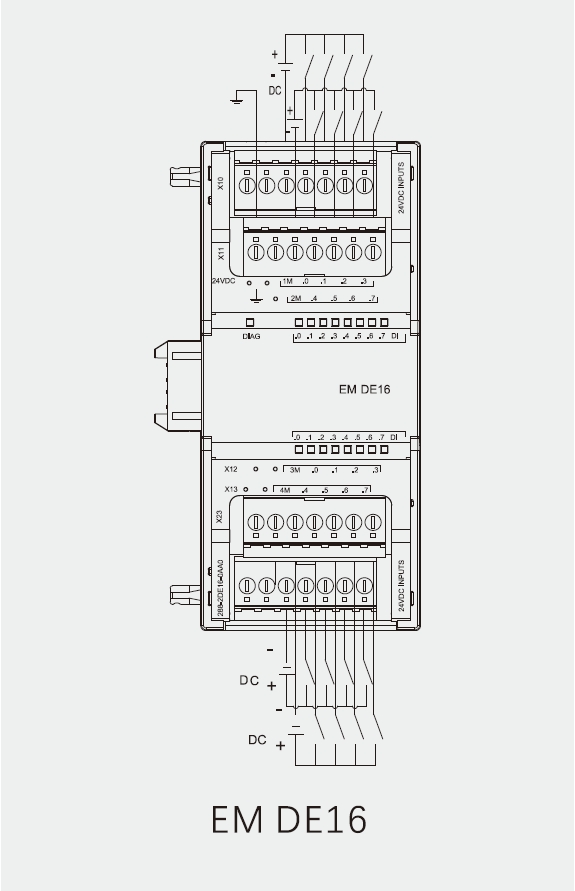

接線圖

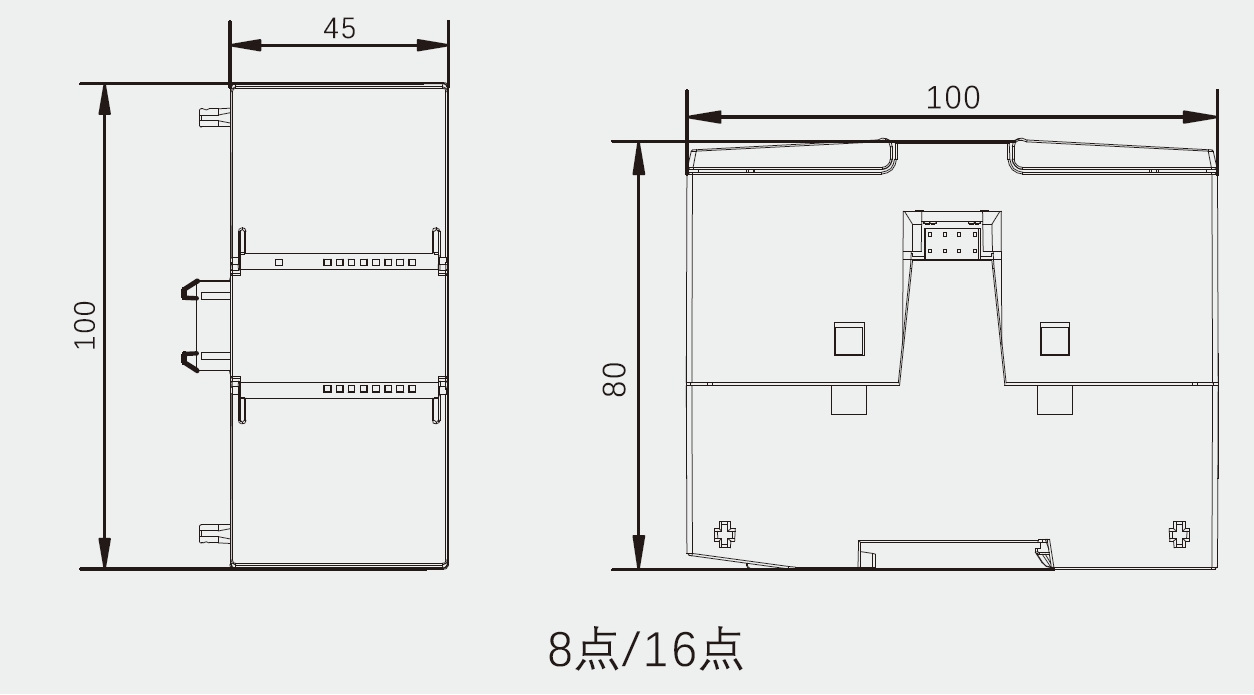

尺寸圖
